  • 高温高压焊接式手动闸阀

高温高压焊接式手动闸阀

  • 所属类别：焊接阀门
  • 产品名称：高温高压焊接式手动闸阀
  • 产品标签：高温高压焊接式手动闸阀
  • 更新时间：2022-12-07 15:05:17
  • 访问统计：

    • 产品概述

    制造验收技术标准

    1、制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-2002的规定。
    2、结构长度按E101的规定或按用户提供尺寸。
    3、焊接坡口按电力工业管理标准78DG的规定或按用户提供尺寸。

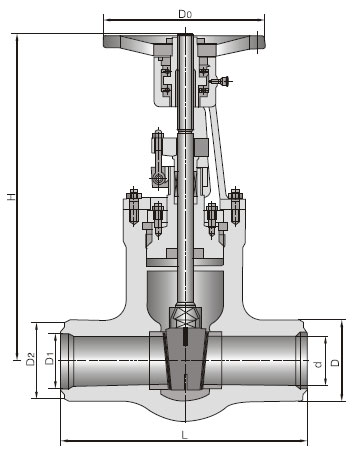

    样图：




    说明：

    1、本焊接闸阀中部连接方式有法兰连接与自密封式两种。
    2、阀体长度及焊接口尺寸倒角破度可根据用户要求生产。

    尺寸表：

    型号 公称通径(mm) 主要尺寸（mm）
    L D D1 D2 H D0

    Z61Y-250

    Z61Y-320

    Z60Y-250

    Z60Y-320

    Z60Y-P54 140V

    Z60Y-P54 170V

    Z61Y-P54 140V

    Z61Y-P57 170V

    		 50 280 82 50 78 586 300
    65 350 105 68 93 650 320
    80 470 120 83 110 680 400
    100 550 150 108 145 755 450
    125 600 195 129 172 830 500
    150 700 225 166 183 1050 550
    175 750 255 166 183 1050 600
    200 800 285 208 243 1050 650
    225 850 300 208 243 1100 700
